检测仪器：Leonova Emerald，SPM设备状态综合分析系统
测试对象：电机轴承
检测目的：检测设备的运行状态和故障，掌握设备的运行状态。
检测技术：高清冲击脉冲技术(使用高清冲击脉冲检测，可以提前3-6个月发现轴承的故障，预测轴承早、中、晚期故障及润滑是否良好；通过HD冲击脉冲的频谱分析，很容易分辨出轴承的哪一部分是问题)。

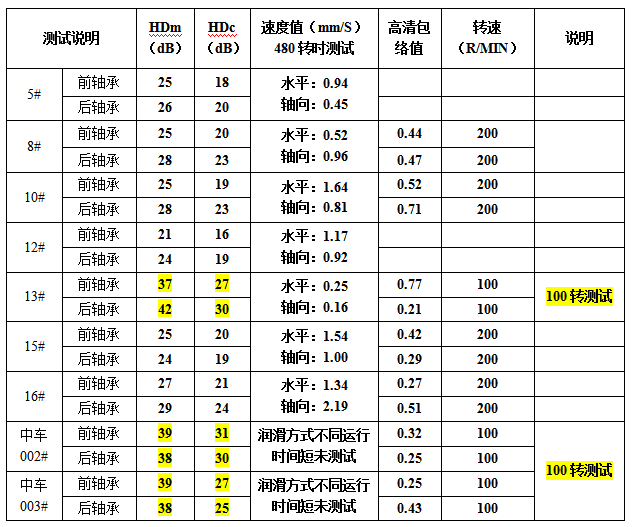

一、测试数据
因为电机测试时电机不固定，所以电机的振动速度只作为参考值。黄色标签是100转的测试结果，所以数值偏高！

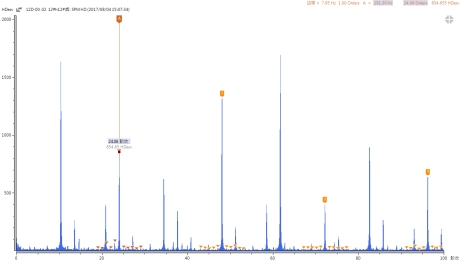

后期制作标准值可以基于选定速度下的高清包络值，高清冲击脉冲谱可以判断轴承是否存在潜在问题。
二、数据分析
1) 5#电机

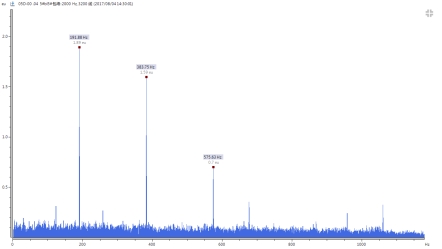

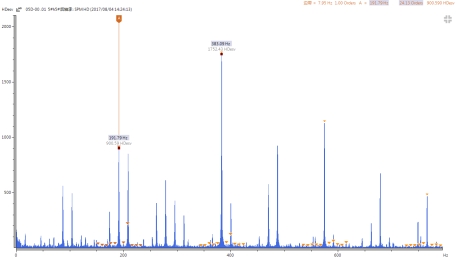

前轴承480转测试频谱中的主要成分是极频信号及其谐波信号(477/60*24=191Hz)。
后轴承480转测试频谱中的主要成分是极频信号及其谐波信号(477/60*24=191Hz)。
2) 8#电机

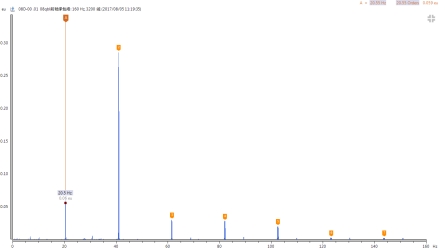

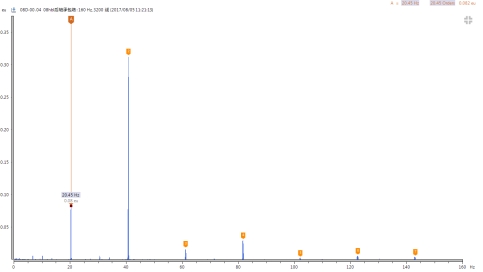

前轴承50转测试频谱中的主要成分是极频信号及其谐波信号(50/60*24=20Hz)。
后轴承50转测试频谱中的主要成分是极频信号及其谐波信号(50/60*24=20Hz)。
Iii) 10#电机

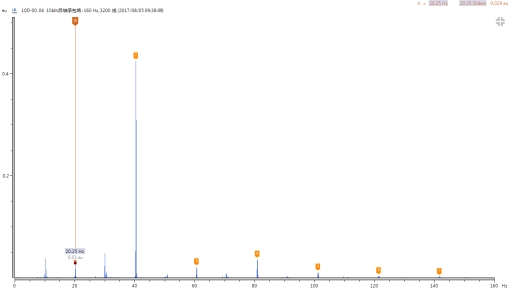

前轴承50转测试频谱中的主要成分是极频信号及其谐波信号(50/60*24=20Hz)。
后轴承50转测试频谱中的主要成分是极频信号及其谐波信号(50/60*24=20Hz)。
Iv) 12#电机

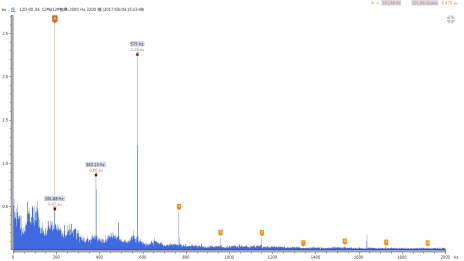

前轴承480转测试频谱中的主要成分是极频信号及其谐波信号(477/60*24=191Hz)。
后轴承480转测试频谱中的主要成分是极频信号及其谐波信号(477/60*24=191Hz)。
V) 13#电机

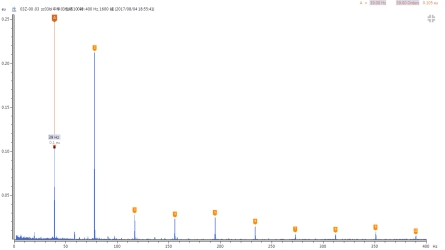

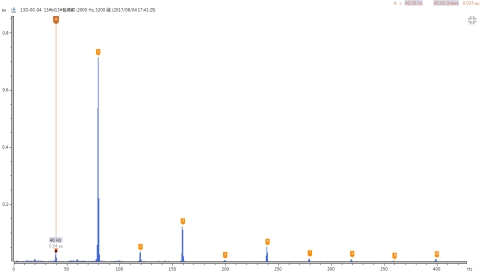

前轴承100转测试频谱中的主要成分是极频信号及其谐波信号(100/60*24=40Hz)。
后轴承100转测试频谱中的主要成分是极频信号及其谐波信号(100/60*24=40Hz)。
6) 15#电机

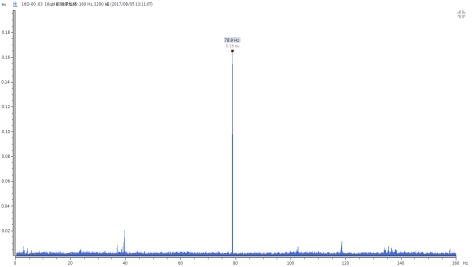

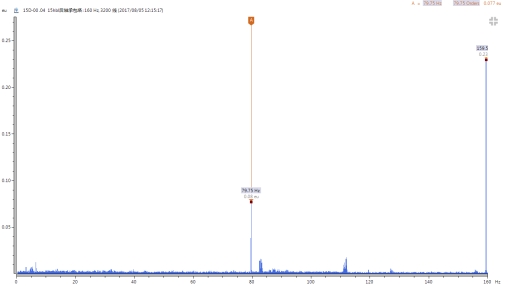

前轴承200转频谱的主要成分是极频信号及其谐波信号(200/60*24=80Hz)。
后轴承200转频谱中的主要成分是极频信号及其谐波信号(200/60*24=80Hz)。
VII) 16#电机

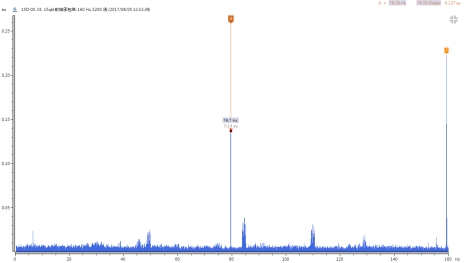

前轴承200转测试频谱中的主要成分是极频信号及其谐波信号(200/60*24=80Hz)。
后轴承200转测试频谱中的主要成分是极频信号及其谐波信号(200/60*24=80Hz)。

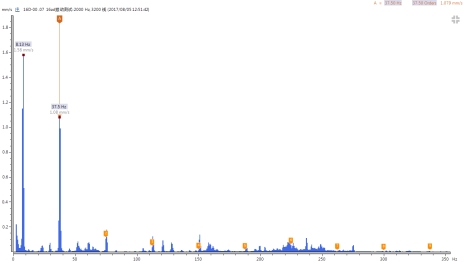

同时电机的轴向振动值略高于电机。除了显著的一次频移外，还有37.5Hz的频率及其谐波信号。振动频谱的局部放大图如下：
8) CRRC 002#

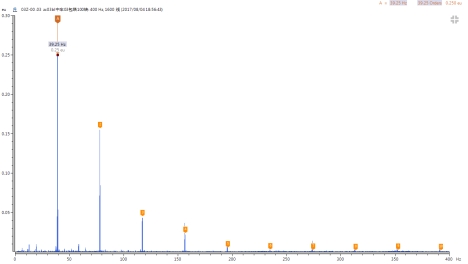

轴承前100转测试频谱中的主要成分是极频信号及其谐波信号(97/60*24=38.8Hz)。
后轴承100转后测试频谱中的主要成分是极频信号及其谐波信号(97/60*24=38.8Hz)。
九)CRRC 003#

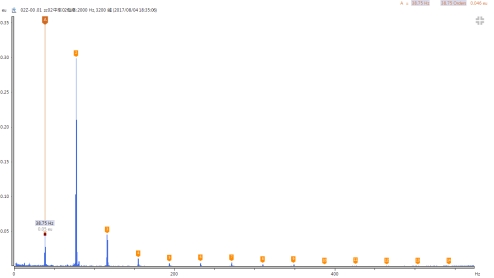

轴承前100转测试频谱中的主要成分是极频信号及其谐波信号(97/60*24=38.8Hz)。

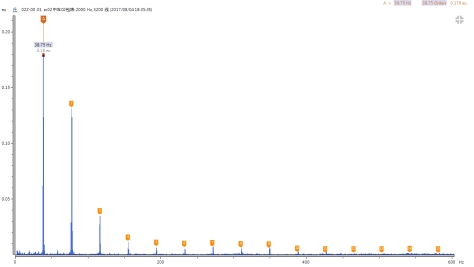

后轴承100转后测试频谱中的主要成分是极频信号及其谐波信号(97/60*24=38.8Hz)。
三、结论
I) 5#、8#、10#、12#、13#、15#、16#、CRRC 002#和CRRC 003#电机，整体频谱主要成分为电机极频信号，未发现轴承故障频率信号。
2)16 #电机轴向振动稍大，振动频谱中有37.5Hz信号及其谐波信号。
