单相电机有两个绕组，一个正绕组和一个副绕组。你可以通过测量电阻来判断哪一个是正绕组，哪一个是副绕组。两个绕组的电阻值不会有很大的不同。如果相差较大，可能是匝间短路。引出四根导线。你说的五根线，有一根可能是保护地线。万用表的蜂鸣器主要用来测量通断。单相电机一般指由单相交流电源(AC220V)供电的小功率单相异步电机。这种电机通常在定子上有两相绕组，转子为普通鼠笼式。两相绕组在定子上的不同分布和不同的供电条件会产生不同的起动特性和运行特性。

用500V兆欧表测量电机绕组和外壳的绝缘电阻，不应小于0.5兆欧表；用万用表测量绕组各引线，无断线；以上都符合要求，电机好。用指针式万用表测试电容器的质量更方便(也有带电容器档的数字表，可以直接测量)。

将万用表设置为1K或10K电阻，测量电容的两根引线，指针快速向右偏转后慢慢回到左侧电容为好；总是向右倾斜说明电容坏了；指针不动，电容内部断开或者没有容量。这种方法只能判断电容器的好坏。

DC电机的好坏首先要看有无断线，并测试电阻是否正常。如果是有刷DC电机，可以转动转子，用万用表测量输出DC是否正常。如果是三相引出的无刷DC电机，可以转动转子，用万用表测量输出交流电压是否正常。输出电压与转速成正比。

单相电机

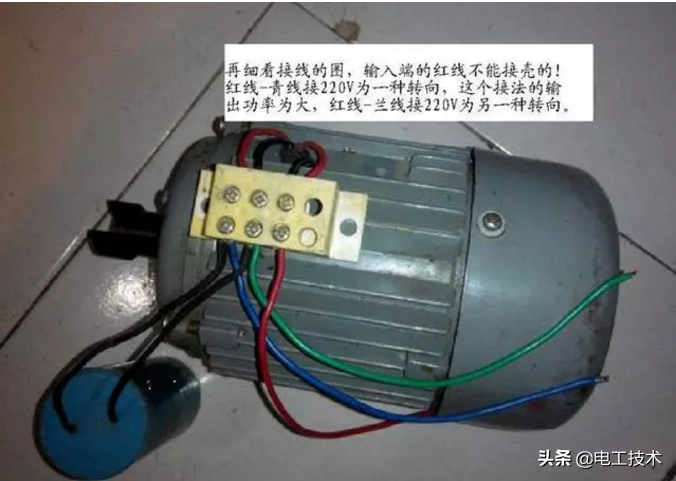

这是一个普通的单相电机，带有启动电容。今天，我们就来看看如何在没有电的情况下，用万用表来估算电机的好坏。首先，我们需要了解这种单相电机的内部结构。

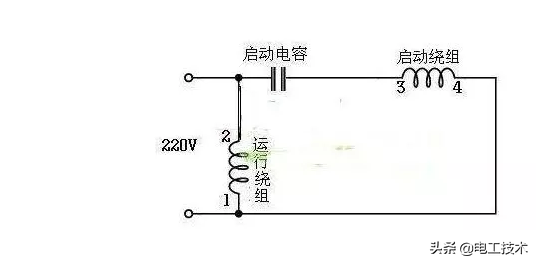

内部简图

电机有两个绕组，一个是主绕组，是运行绕组，一个是辅助绕组，是起动绕组。所以我们可以用万用表的电阻来判断绕组的好坏。

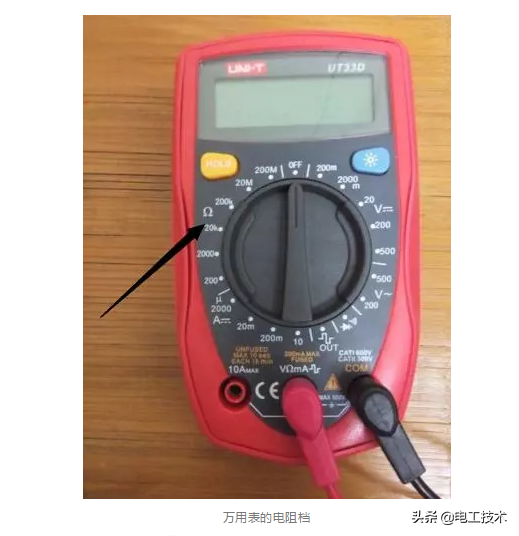

万用表电阻

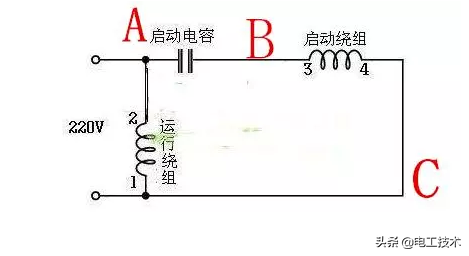

补足号码

从上图可以看出，AB之间的电阻其实是两个绕组连在一起的结果，所以电阻最大。BC的电阻仅次于起动绕组的电阻，AC的电阻是运行绕组的最小电阻。并且AC BC=ab得到满足。(大部分单相电机主绕组的电阻值小于辅助绕组的电阻值。)另外，C点是公共端。单相电源可接交流或BC，但分正反向。

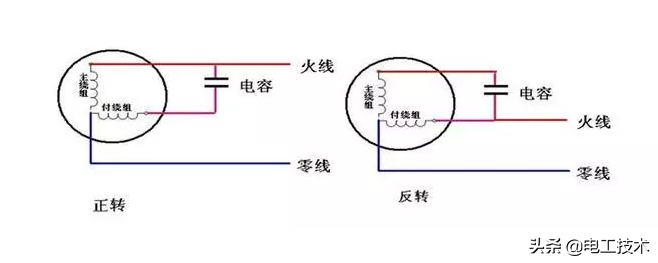

图中零线是公共端。

上图是一个例子，只改变了火线的位置，电容的两端就是改变方向的地方。当然，单相电机的中性线可以反接。

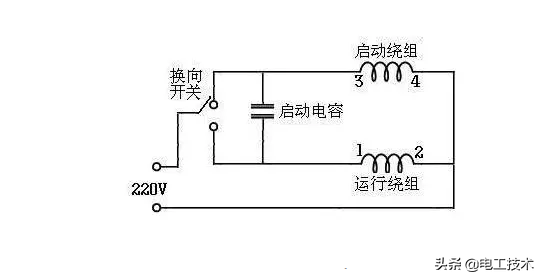

添加一个反向开关

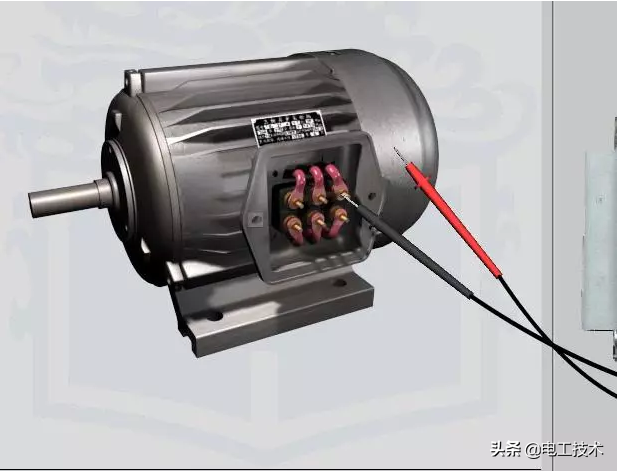

增加换向开关的方法是切换电容器两端的接线。万用表判断绕组正常后，需要测量绕组对地绝缘。因为正常运行时电机的外壳是接地的，所以我们可以直接测量电机的绕组和外壳之间是否有电阻。绝缘好，电机就好，就是电阻无穷大。如果你不知道测试哪一个，测试所有三根线。三条线都和外壳绝缘就不错了。

而且是三相电机，单相测量方法也是一样的。

当然，最好是用摇床。用万用表测量只是初步判断。对于小型电机，准确率相当高。
