单相电机的正反转控制

单相电机有两个绕组：

主绕组也称为工作绕组或运行绕组，辅助绕组也称为起动绕组。一些小负载单相电机具有相同的绕组，并且可以相互交换。但大多数单相电机(负载大的农用电机)为了增加起动转矩，线圈小，匝数多，电阻大。辅助绕组和主绕组之间有一个启动电容；只要切换两个绕组中的一个绕组的首尾连接，开关电源L/N就无效。

当两个绕组完全相同时，电机可接三个端子，其中三分之一为两个绕组的公共端子，起动电容接在连接交流电源的L和2/4端子之间。如果交流电源的N端2正转，N端4反转；

单相农用电机的主/辅绕组不同，上面的主/辅绕组不能互换，否则会烧坏电机。一般应该有四个端子：主绕组的1/2，辅助绕组的3/4，正向旋转。如果要反方向旋转，正确的做法是交换一个绕组的头尾接线。主绕组和辅助绕组的区分很简单，根据电阻值就可以判断。

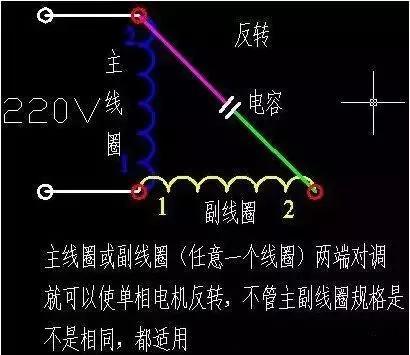

在单相电机中，主绕组通常具有较大的线径、较小的电阻值和较少的匝数。但有些正负单相电机是没有主副绕组的。主线圈的1(2)接次级线圈的2(1)，所以是真的。相反，主线圈的1(2)连接到次级线圈的1(2)，从而反转。

以上两图，一般常规单相电机都可以使用，不考虑其主线圈和辅助线圈的参数(只适用于没有主、辅助线圈的电机，请看清楚)。

单相电机还有另一种画法，如下

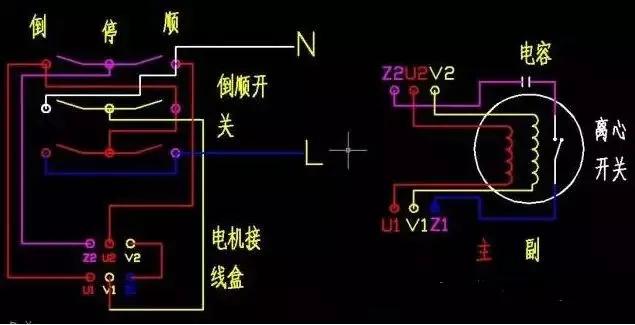

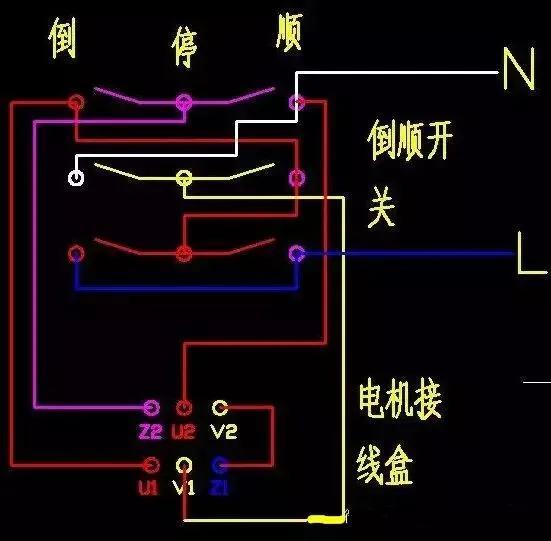

反向开关控制单相电机的正反转

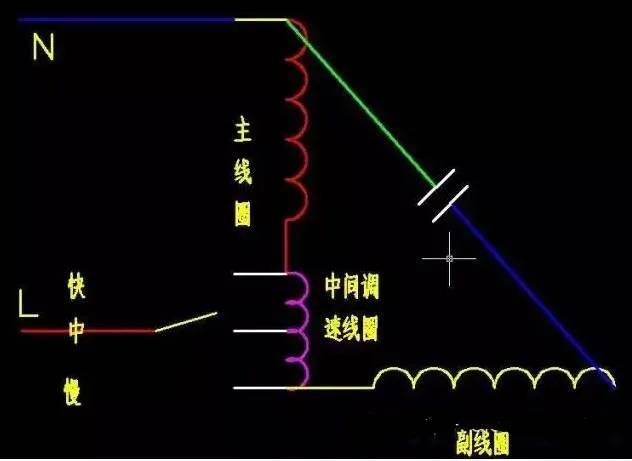

落地式风扇电机接线图

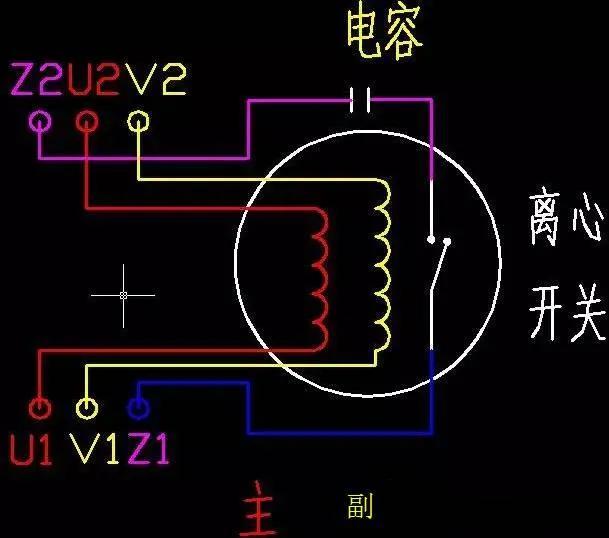

单相电容电机连接

单相电机有三个抽头。首先，用万用表测量三个端子之间的电阻。电容并联在电阻最大的两个端子之间，另一个端子(公共端)接电源的一端。然后，使用万用表电阻档测量公共端子和连接电容器两端导线端之间的电阻。电阻稍大的一端接电源的另一端，绝对接正转一次。如果要改变方向，就把连接电容一端的电源线换到另一端。

三个输出单相电机的主绕组和辅助绕组很容易判断：

1.首先，成对测量三条线的电阻值，记住最大值的两条线及其电阻值。第三条线是主线和辅助线的连接点。

2.分别测量触点和两端的电阻值(这两个电阻值之和必须等于上述最大值)。其中阻值较小的主绕组和阻值较大的辅助绕组。

一般来说，对于单相电容起动的交流电动机，与电容串联的绕组接头就是辅助绕组。

让次级绕组电阻为R1，主绕组电阻为R2，然后是R1R2。(主绕组具有高功率和低电阻)

用万用表测量并比较三个端子中两个端子之间的电阻值。先找到火线电容连接的辅助绕组接头的端子：它和另外两个端子之间的电阻有最大值(R1和R2串联)，第二大值R1)。在剩下的两个端子中，电阻R2最小、电阻R1第二小的端子是接零线的端子，即主绕组和辅助绕组的公共端子。

为什么单相电机有三条线启动电容，如何给电机接线？

如果电机本身没有接线图，只能用万用表。
